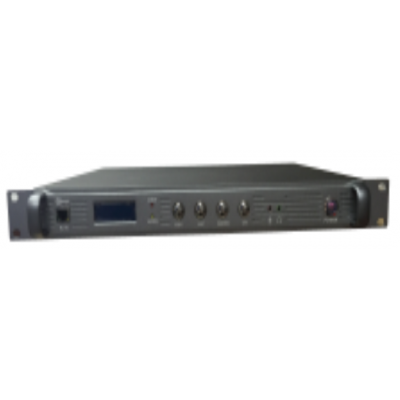

R100S-HD數字化高清車載接收臺采用1U標準化外形結構，適合機架安裝，可以與本
公司生產的任意一款發射機配合使用。可提供多種輸出接口：包括高清HDMI、HD-S
DI接口、標清CVBS接口、以太網接口（10/100base-T自適應）、RS232數據接口。
并預留BDS/GPS數據接口。
1.產品優勢
l 雙向語音通信；
l AES 256位加密；
l BDS/GPS定位功能；
l 機箱采用抗震設計，防沖擊性好；
l HDMI/HD-SDI/CVBS輸出接口；
l 工作頻率可調，支持8個信道；
l 信道帶寬1/2/3/4/5/6/7/8MHz可調；
l H.264編碼，支持D1/720i/720P/1080I/1080P等高標清編碼格式；
l 可提供RJ45接口的IP數據輸出，實現數據的網絡上傳；
l 高標清兼容，窄帶（1~2MHz）情況下傳輸標清圖像，寬帶（4~8 MHz）情況下傳輸高清(1080p)圖像；
2.產品參數
ORANGE(歐遠致）-R100S-HD
|
高頻單元 |
||
|
工作頻率 |
200~2300MHz（工作頻率可定制） |
|
|
基帶單元 |
||
|
COFDM子載波數 |
8K/4K /2K模式 |
|
|
射頻帶寬 |
1/2/3/4/5/6/7/8 MHz可調 |
|
|
保護時間間隔 |
1/32，1/16，1/8，1/4可選 |
|
|
信道編碼 |
1/2，2/3，3/4可選 |
|
|
二次諧波 |
＞52dBc |
|
|
前向糾錯碼率 |
1/2、2/3、3/4、5/6、7/8可選 |
|
|
調制星座圖 |
QPSK/16QAM/64QAM可選 |
|
|
交織深度 |
無交織 / 中交織（100ms）/ 長交織（200ms）可選 |
|
|
系統單元 |
||
|
傳輸碼率 |
800Kbit/s~ 32Mbit/s可調 |
|
|
移動速度 |
時速480公里穩定傳輸 |
|
|
視頻/音頻單元 |
||
|
圖像格式 |
PAL或NTSC復合視頻 |
|
|
編碼速率 |
1M～20Mbps |
|
|
聲音輸入 |
雙聲道12dBm |
|
|
取樣頻率 |
32KHz |
|
|
語音接收靈敏度 |
≤111dBm |
|
|
輔助數據 |
150bps～38.4Kbps RS232數據自適應（可選） |
|
|
調控功能 |
密碼修改、頻率修改、數據帶寬修改、按鍵鎖定功能 |
|
|
工作環境 |
|
|
|
控制接口 |
RS232 DB-9 |
|
|
供電電源 |
AC220V |
|
|
整機功耗 |
＜80W |
|
|
設備尺寸 |
485×310×44mm |
|
|
工作溫度 |
－25°C ～ 60°C |
|
|
工作濕度 |
80％ |
|
