在礦山開采中，由于瓦斯賦存條件復雜多變，日益突出的瓦斯地質與構造問題嚴重威脅著礦山生產的安全，尤其是難以有效預測開采掘進前方的地質異常體、富含水帶、斷層、陷落柱、煤層頂?shù)装濉Ｒ虼耍褂贸拔锾郊夹g(shù)與裝備，對于加強瓦斯地質預測預報，從而為掘進工作的超前地質構造、瓦斯地質預測預報提供有效的探測方法，解決掘進工作面的超前預測預報難題，提高掘進效率和安全管理水平，查明影響開采的地質異常，保證生產的正常進行，有著重要意義

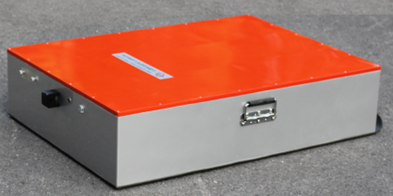

KJH-D防爆探地雷達是，是目前國內為數不多的批量生產的脈沖式防爆探地雷達裝備。KJH-D防爆探地雷達采用雷達波反射探測原理，它利用不同的介質對電磁波反射特性差別，確定其在地層中的有無及位置信息就，因此本設備可超前探測礦井掘進頭前方30-50米范圍內的斷層構造、陷落柱、溶洞、裂隙帶、采空區、含水帶等礦井地質異常情況。

KJH-D防爆探地雷達采用無損探測，無需輔助工程，現場探測快速經濟，KJH-D防爆探地雷達采用一體化主機設計，分離式天線，儀器操作方便，工作方法多樣靈活，資料處理軟件操作簡單，測量結果彩色顯示，直觀準確易于解釋。

 應用領域

KJH-D防爆探地雷達主要用于探測地面地質小構造和異常區及科研研究，常用的范圍有：

隧道掘進前方超前探測斷層及含水等構造異常體；

含水層探測，斷層產狀及含水性探測，煤層采空區、老窖區積水探測；

探測區內部和外圍以及掘進頭前方的儲水結構；

突出危險區域探測；

異常變化帶；

陷落柱及煤層夾矸探測；

探測老窖及其含水性；

工程勘探（大壩及高層建筑地基，城市地埋線纜、管道）

洞體探測、考古工作等；

城市地下管網探測。

 產品特點

可超前探測30～50米（根據地質條件不同而不同）范圍內的斷層，陷落柱，含水帶等地質構造。

儀器采用一體化主機設計，分離式天線，儀器操作方便

基于軟件無線電技術，實現無主機設計，發射、接收、控制等電路與天線合為一體；

探測盲區小反饋能量回收，探測盲區較傳統方法減小3倍；

高分辨率采用現代化弱信號處理技術，無體積效應及低阻效應的影響，分辨率提高20倍；

抗干擾能力強最小信號分辨率達0.01～0.05μv，顯著提高抗干擾能力；

單人操作；

采集軟件自動識別天線型號；

 設備組成

KJH-D 防爆探地雷達主要由KJH-D-F發射機、KJH-D-J接收機、天線、系統軟件、充電器等組成。

技術數據

中心頻率：100MHz

最大時窗：4000ns

最小采樣間隔：5ps

采樣點數：56/512/1024/2048/4096

最大掃描率：312線/秒

測量方式：連續測/點測/測量輪

電池持續工作時間：>4小時

尺寸：100×80×21cm

通信接口：WIFI

工作溫度：-20~+50℃

防爆形式/防爆標準：本質安全，Exib I
